060SB Замок с пружиной

060SB

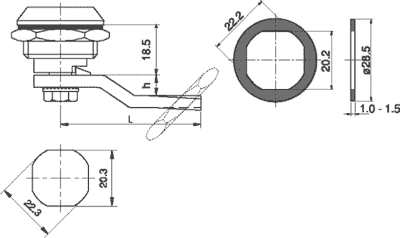

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ/КРЕПЛЕНИЕ

ПРИМЕНЕНИЕ
Электро щитовые, блоки предохранителей
МАТЕРИАЛ
КОРПУС Zamak DIN-EN 1774-ZnAl4Cu1
ЯЗЫЧОК СТАЛЬ
ПРОКЛАДКА PVC or PA6
УГОЛ ПОВОРОТА КЛЮЧА


АКСЕССУАРЫ/КЛЮЧИ
069

068

060KT

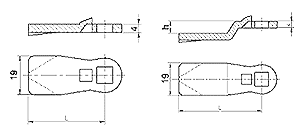

Размер язычка

Код язычка 30403031 30403032 30403034
h x L 0 x 29 0 x 38 7 x 51

Код язычка 30403036 30403037 30403038
h x L 0 x 66 3 x 37 3 x 50

Код язычка 30403040 30403042 30403043
h x L 7 x 49 7 x 65 10 x 48

Код язычка 30403044 30403045 30403046
h x L 10 x 53 12 x 45 26 x 35

Код язычка 30403063 30403060 30403061
h x L 3 x 46 7 x 50 Back Bent -14.5 x 40 Back Bent

Код язычка 30403033 30403072 30403080
h x L 0 x 46 -3 x 28 Back Bent 26 x 50

Код язычка 30403099
h x L 28 x 49
